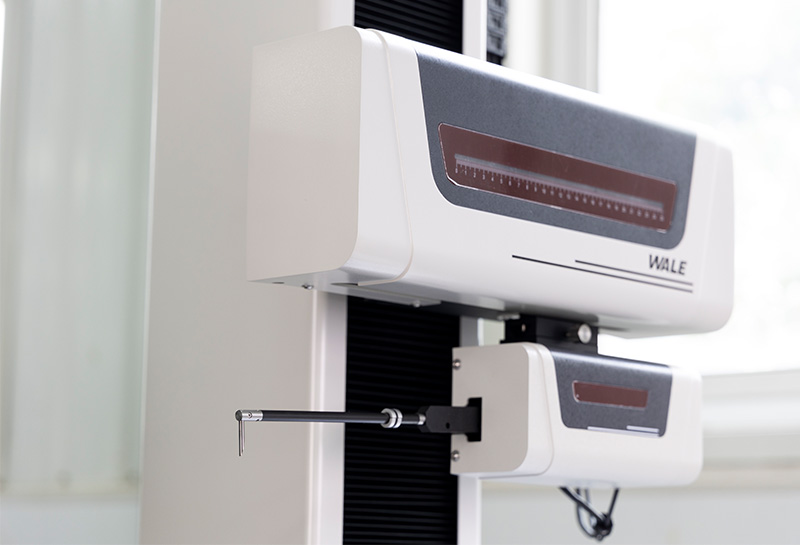

驱动部搭载了稳定、耐用、高性价比的丝杆传动结构,伺服电机驱动,可实现快速移动及定位。
可根据需求定制专用测量与分析模板,针对同类型零件实现一键批量测量。
系统及设备设计有广泛的接口协议支持能力,确保用户能够无缝地与其他多种类型的设备进行高效连接与数据通信。这一特性通过集成多样化的通信协议和标准,促进了跨平台、跨系统的互操作性和集成度,极大地提升了用户在使用过程中的灵活性和便利性。

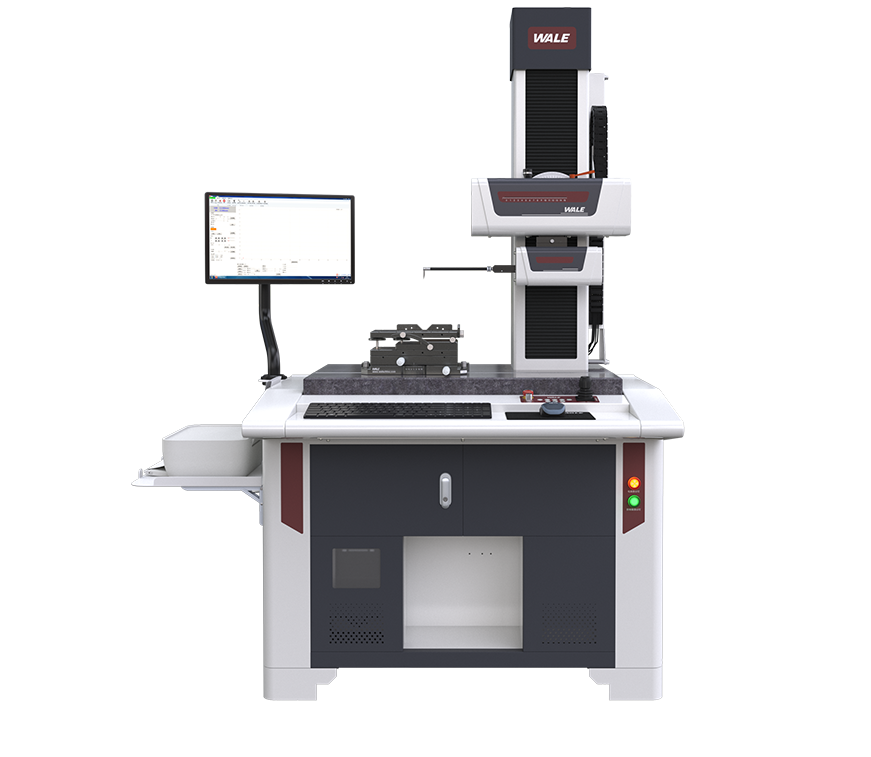

高精度轮廓测量仪CQ系列
产品参数PRODUCT PARAMETERS
| 型号 | CQ | |
| 测量范围 | X轴 | 120-220mm |
| X轴分辨率 | 0.1μm | |
| Z轴 | 420、620mm可选 | |

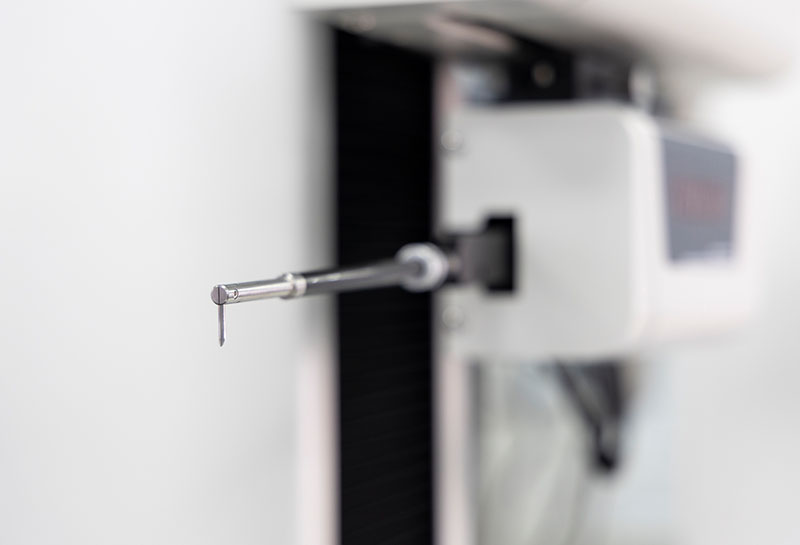

| 轮廓传感器 | Z1轴量程 | 30-60mm可选 |
| Z1分辨率 | 0.02μm | |
| 轮廓精度 | Z1线性精度 | ≤±(0.6+|0.02H|)μm |
| 圆弧 | 士(1.5+R/12)μm | |
| 角度 | ±1′ | |
| 直线度 | 0.5um/100mm(截止波长2.5) | |
| 驱动速度 | X轴驱动方式 | 电动 |
| Y轴驱动方式 | 电动 | |
| 最快测量速度 | 2mm/s | |
| 大理石尺寸 | 500mm×800mm | |
| 台面材质 | 天然大理石 | |

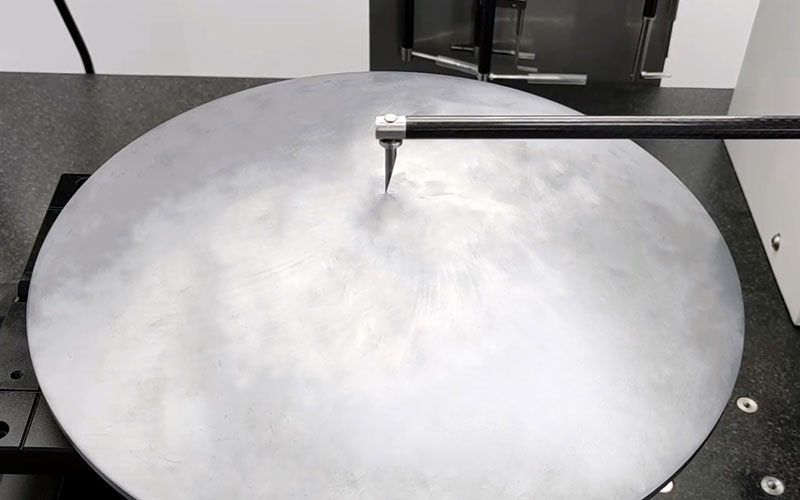

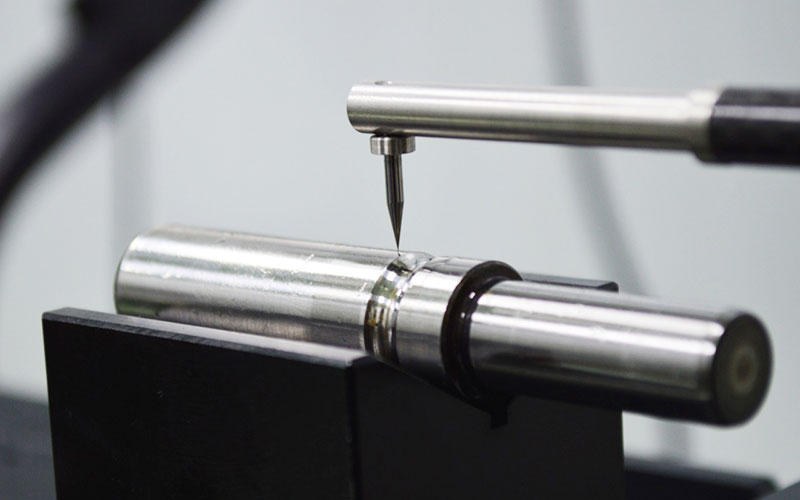

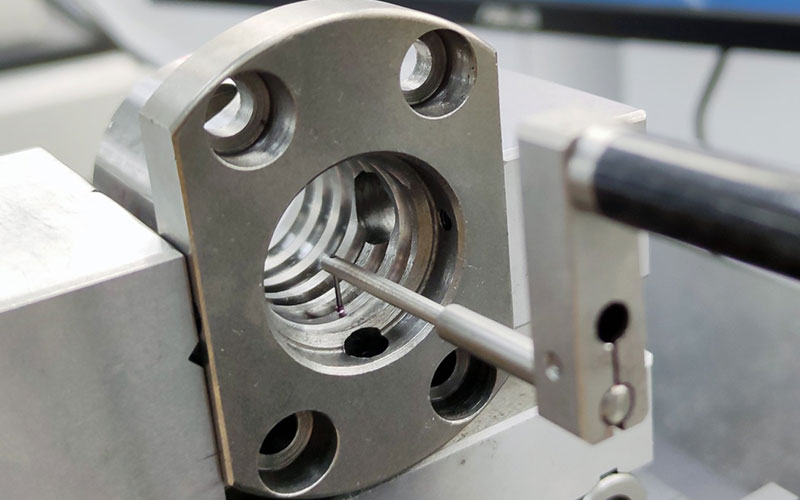

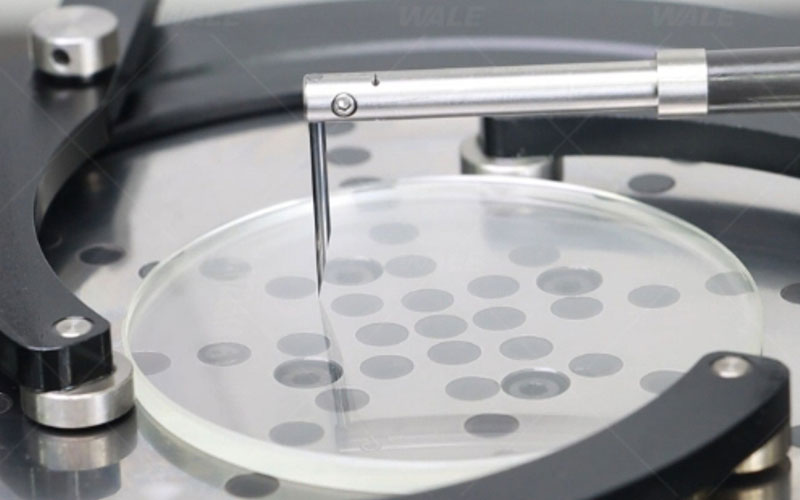

测量案例
Measurement case
