在精密制造领域,传统的只寸测量已无法满足现代工业对零件质量的严苛要求。常规的尺寸检测虽然能反映零件的几何公差,却难以捕捉表面微观形貌对零件性能的关键影响。
FD形貌测量仪突破传统测量局限,专为高精度零件的微观形貌分析而设计,采用先进的接触式传感器技术可精准测量纳米级至微米级的表面特征。

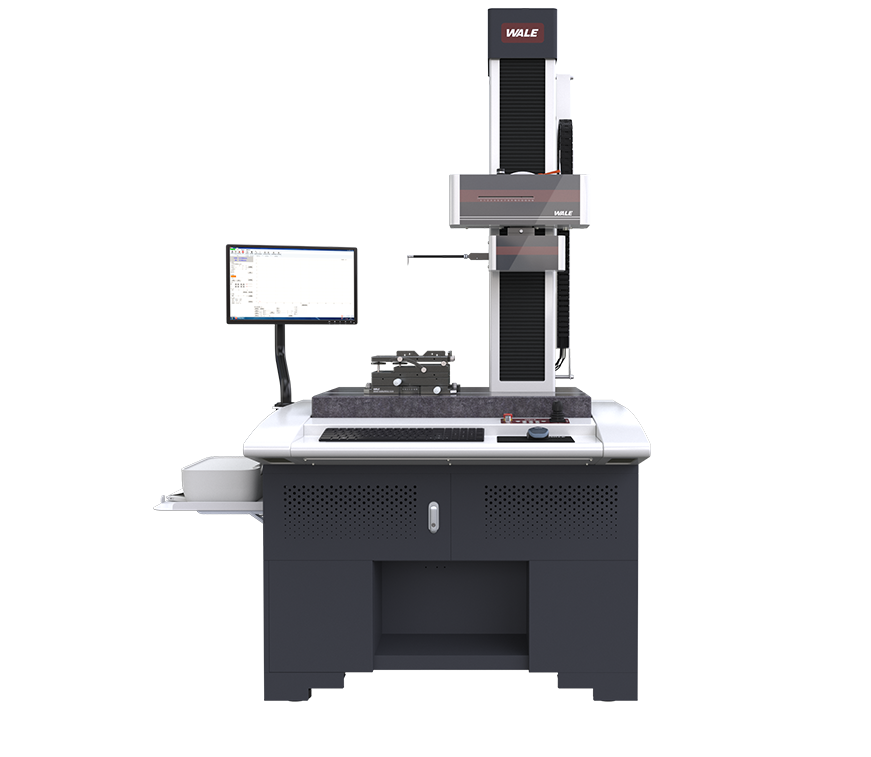

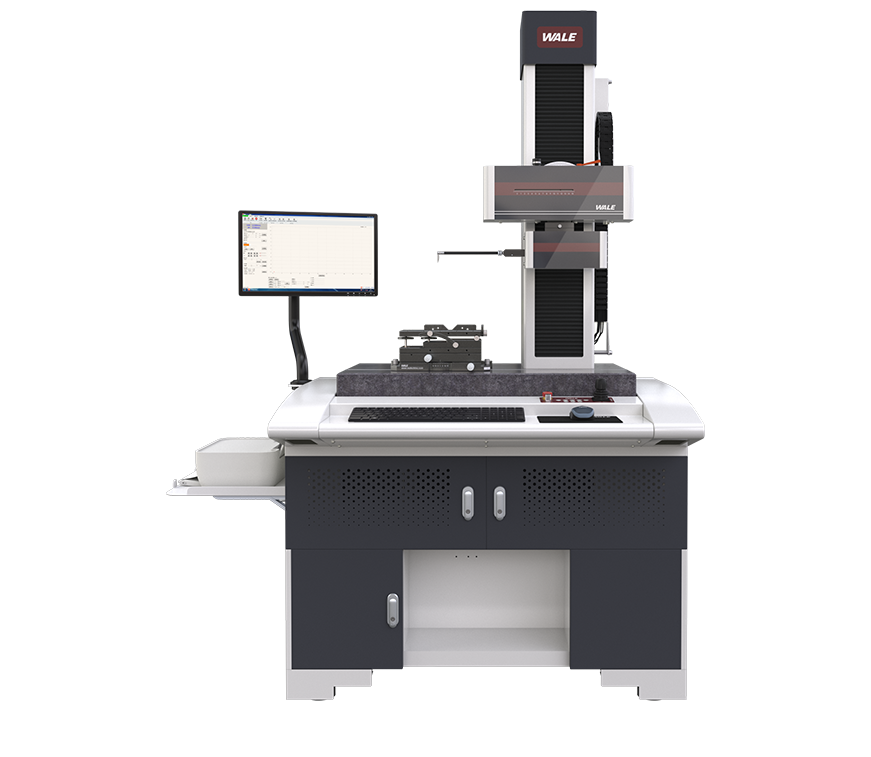

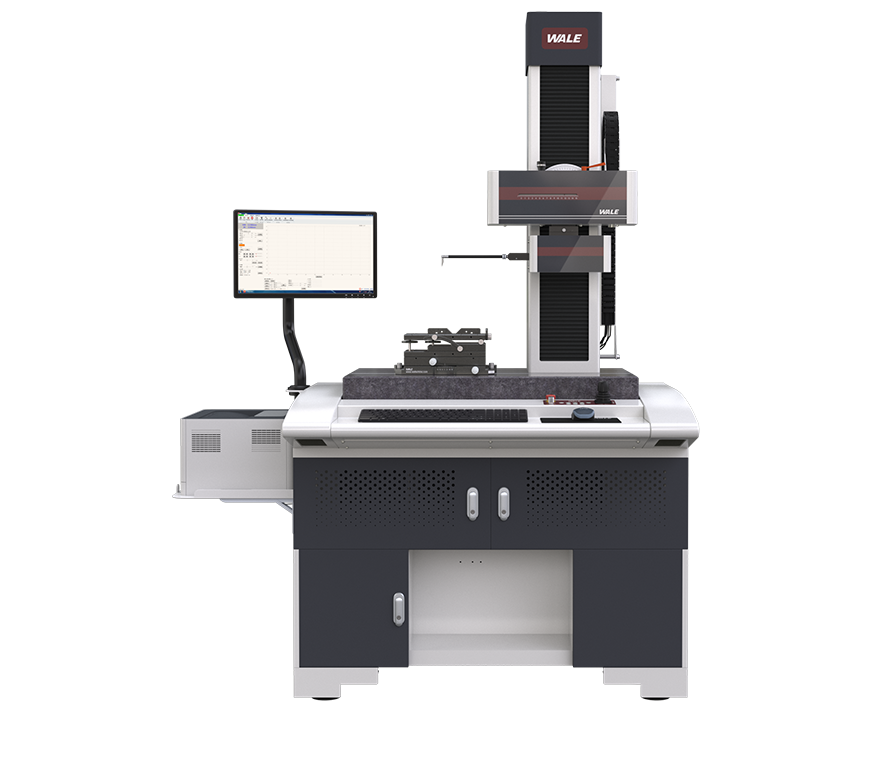

表面形貌测量仪FD系列
产品参数PRODUCT PARAMETERS
| 型号 | FD | |
| 测量范围 | X轴 | 120-220mm |
| X轴分辨率 | 1.2nm | |
| Z轴 | 420、620mm可选 | |
| 轮廓传感器 | Z1轴量程 | 30-60mm |
| Z1分辨率 | 1.2nm | |
| 轮廓精度 | Z1线性精度 | ≤±(0.5+|0.02H|)μm |
| 圆弧 | 士(1+R/12)μm | |
| 圆弧Pt | ≤0.3μm | |
| 角度 | ±1′ | |
| 直线度 | 0.3um/100mm(截止波长0.8) | |
| 驱动速度 | X轴驱动方式 | 电动 |
| Y轴驱动方式 | 电动 | |
| 最快测量速度 | 2mm/s | |
| 大理石尺寸 | 500mm×800mm | |
| 台面材质 | 天然大理石 | |

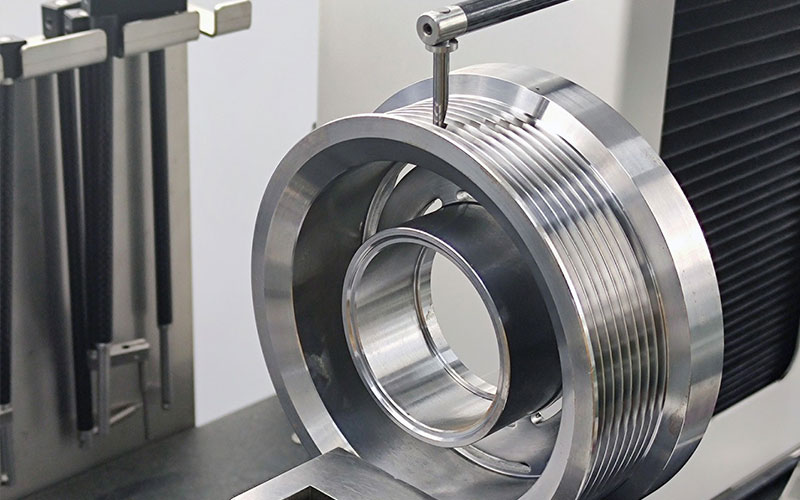

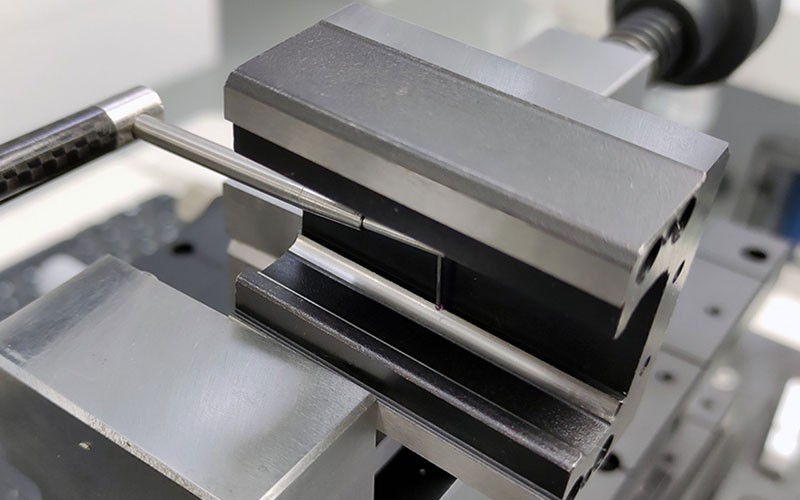

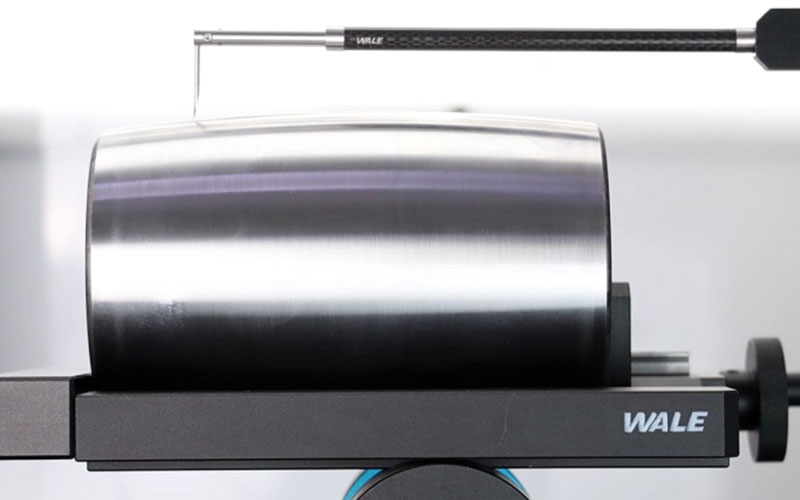

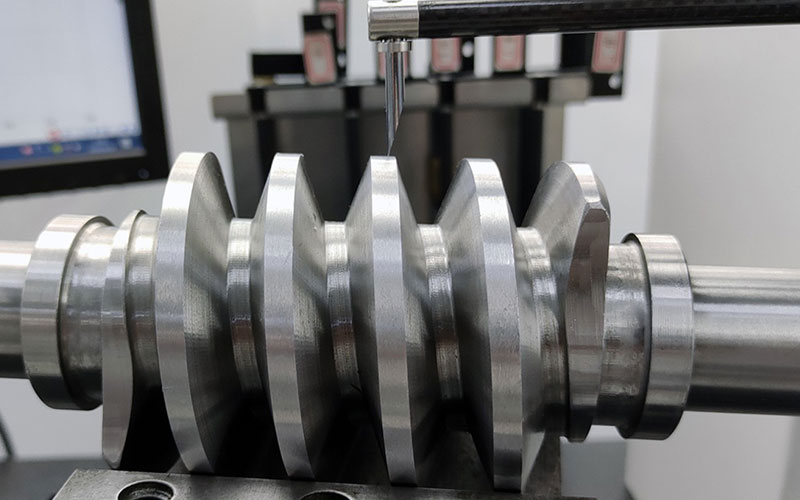

测量案例
Measurement case
