在机器人谐波减速器中，交叉滚子轴承是保证运动精度与结构刚性的关键部件。其性能直接影响机器人的重复定位精度、负载能力与使用寿命。

一、交叉滚子轴承的三大技术优势

在谐波减速器的核心设计中，交叉滚子轴承的选择并非偶然，而是由其不可替代的优势所决定的：

1、双向载荷、一体承载

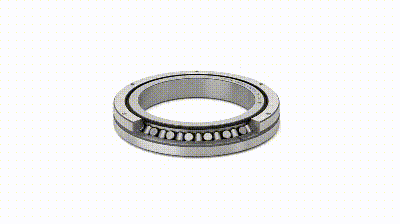

机器人关节在运行时同时承受径向力与轴向力。交叉滚子轴承通过滚子90°交叉排列的设计，以单一轴承结构同时应对两个方向的载荷，省去了多轴承组合的复杂结构与空间占用。

2、高刚性支撑，确保定位准确

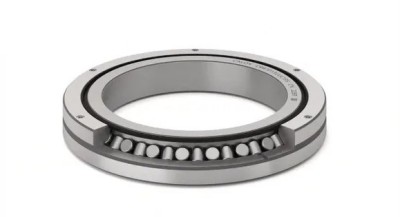

与球轴承的“点接触”不同，交叉滚子轴承的滚子与滚道是“线接触”。这种设计，配合交叉排列的密集支撑，带来了极高的径向与轴向刚性。这意味着，机器人在负载下变形更小，响应更快，定位更准，从而保证了谐波减速器引以为傲的“零背隙”特性与“高扭转”刚性得到完美发挥。

3、结构紧凑，利于关节小型化

一个交叉滚子轴承，可以替代由多套普通轴承组成的复杂轴承组。这让整个谐波减速器的结构变得异常紧凑，为机器人关节的小型化、轻量化设计提供了核心支撑。

二、保证轴承性能的关键

1、游隙的特殊性：

交叉滚子轴承的径向游隙与轴向游隙相互关联、相互影响。在机器人等高精度应用中，必须对轴承施加预紧力，人为制造“负游隙”。这能彻底消除内部游隙，是实现“零背隙”、高刚性和高精度的核心技术手段。

2、精度的严苛性：

轴承的任何微小跳动，都会被放大为机器人末端的显著定位误差。因此，对其轮廓度、直线度、角度及粗糙度的测量必须达到亚微米甚至纳米级别。

3、结论：

对交叉滚子轴承的游隙控制和角度相关参数的精密测量，是保证其最终性能的重中之重。

三、威尔精密测量解决方案

面对如此严苛的测量要求，传统的测量方法往往力不从心。陕西威尔机电科技针对交叉滚子轴承的精密检测，推出专业测量方案。

推荐机型：FD系列表面形貌测量仪

方案优势：

1、高精度传感器：纳米级分辨率，轻松捕获亚微米级的形状与位置误差。

2、专用测量软件：可精准分析轴承的轮廓度、直线度、角度及粗糙度，为游隙控制提供可靠数据支撑。

3、稳定可靠的机台：本机台采用一体式紧凑设计与精密防振机构，兼具结构稳固与空间经济性。其底座精选天然大理石材质，凭借卓越的高阻尼特性，有效衰减外界环境振动干扰，显著降低设备对环境的要求，确保测量过程平稳可靠。

陕西威尔机电科技有限公司

专注精密零部件几何量测量，为高端制造提供精准“视力”

如需了解更多更详细的各类轴承专用测量方案，欢迎联系我们，获取专业支持
