引言

在精密测量领域，测量不确定度的构成中，装夹引入的误差属于可量化和控制的系统性误差源。尤其对于低刚度工件（如薄壁件、异形件），装夹力与支撑反力所引发的微观弹性变形与局部应力集中，会直接导致工件基准特征发生偏移，从而使后续坐标采集数据偏离其真实几何状态。这种误差在测量链的传递与放大，将严重影响测量结果的准确性。

针对上述问题，威尔推出定制化工装夹具解决方案。依据工件结构特性与测量任务需求，提供稳固、精准的装夹方案，有效避免测量过程因装夹不当引入的测量误差。

夹具的核心功能

威尔的定制夹具在精密测量中发挥三大核心功能：

1、固定功能

定位：

在工件测量过程中，理论上是限制工件的自由度，即确定工件在夹具中的正确位置，通过在夹具上设置正确的定位元件与工件定位面的接触来实现的。

夹紧：

在工件测量过程中，实现工件不动的作用效果。

2、调整功能

呈现被测部位：

将需要测量的特征精确呈现在测量传感器的有效范围内；

对准测量基准：

使工件的设计基准与测量设备的直线基准或回转轴系精准对齐；

统一坐标系：

确保测量基准与设计基准完全统一。

3、安全防护功能

通过合理的夹具设计，规避测针、传感器与工件、夹具之间的碰撞风险，保障测量过程的安全与效率。

夹紧装置的基本要求

威尔在夹紧装置设计中，严格遵循以下原则：

夹紧时不能破坏工件在夹具中占有的正确位置;

夹紧力要适当，既要保证工件在加工过程中不移动、不转动、不振动，又不因夹紧力过大而使工件表面损伤、变形;

夹紧机构的操作应安全、方便、迅速、省力;

结构应尽量简单，制造、维修要方便。

威尔定制化装夹解决方案

面对各式各样的装夹难题，威尔的工装夹具，除基础夹具外，还包含各种特殊规格定制服务，旨在保证测量更加精准可靠。

威尔基于大量项目积累，建立了成熟的定制化工装库，形成完整的夹具分类：

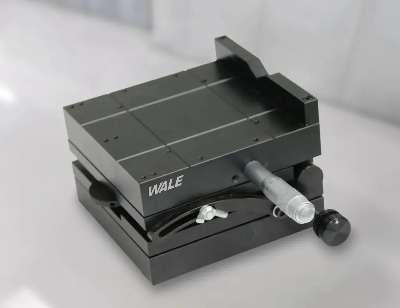

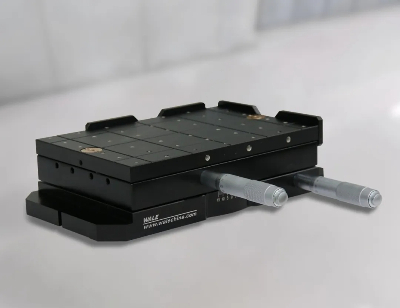

基础夹具

支持Y轴移动、平面旋转与台面倾斜，灵活适配多种测量需求；

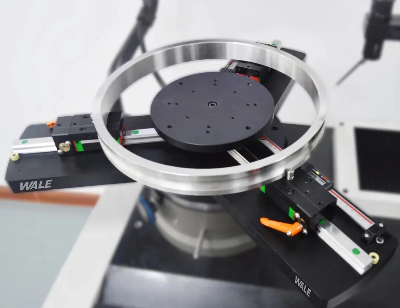

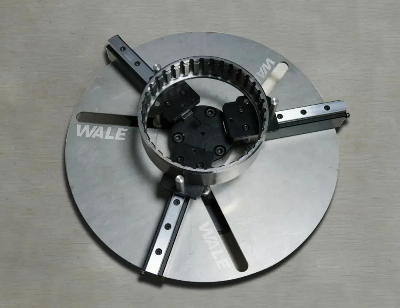

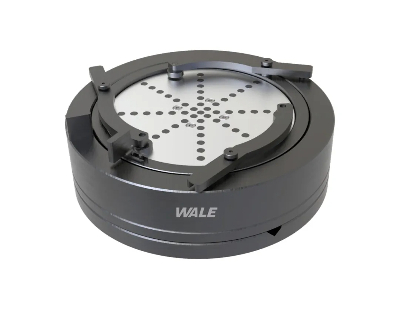

快速定心工装

实现回转类工件自动定心，提升调整效率；

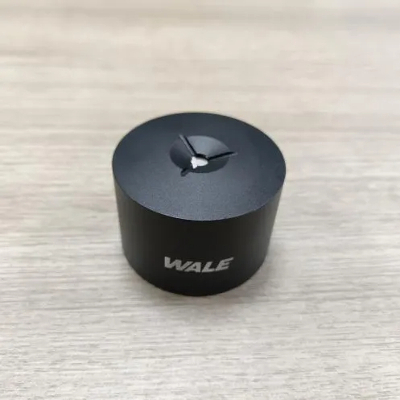

真空吸具

支持导磁球体、非导磁球体，实现无损装夹；

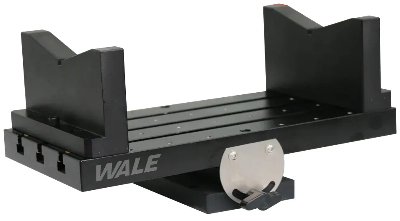

长轴类工装

专为大型、重型长轴类工件设计，确保装夹稳固；

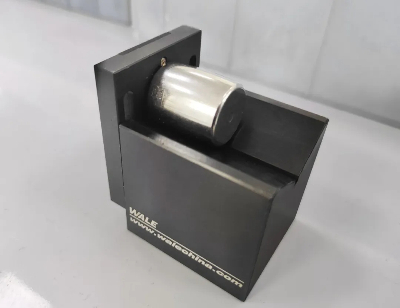

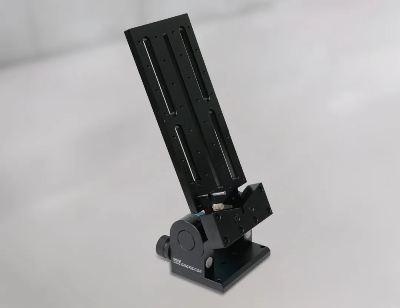

轴承轮廓专用工装

采用V型结构，实现轴承类工件快速定位；

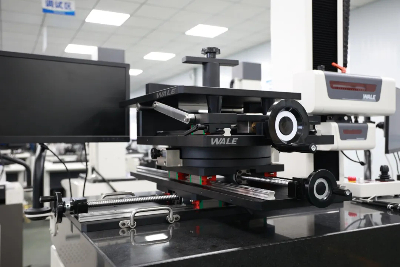

多功能复合定位工装

支持位置、角度、圆周多自由度调整，满足复杂测量需求。

结语

威尔定制化工装夹具解决方案，从系统性误差控制出发，以严谨的工程原理与模块化设计，为客户构建确定、稳定、高效的精密测量基础。我们致力于通过专业的装夹设计，将测量不确定度控制在最低水平，确保每一份数据的真实性与可靠性，助力客户实现卓越的质量管控与工艺优化。
